开箱!

收到了快递,立马将快递盒大卸八块。

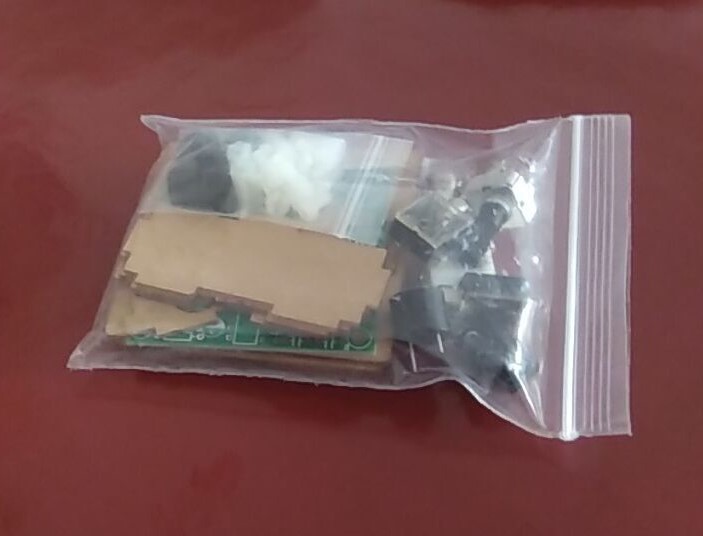

一个简陋的塑封袋

一个简陋的塑封袋

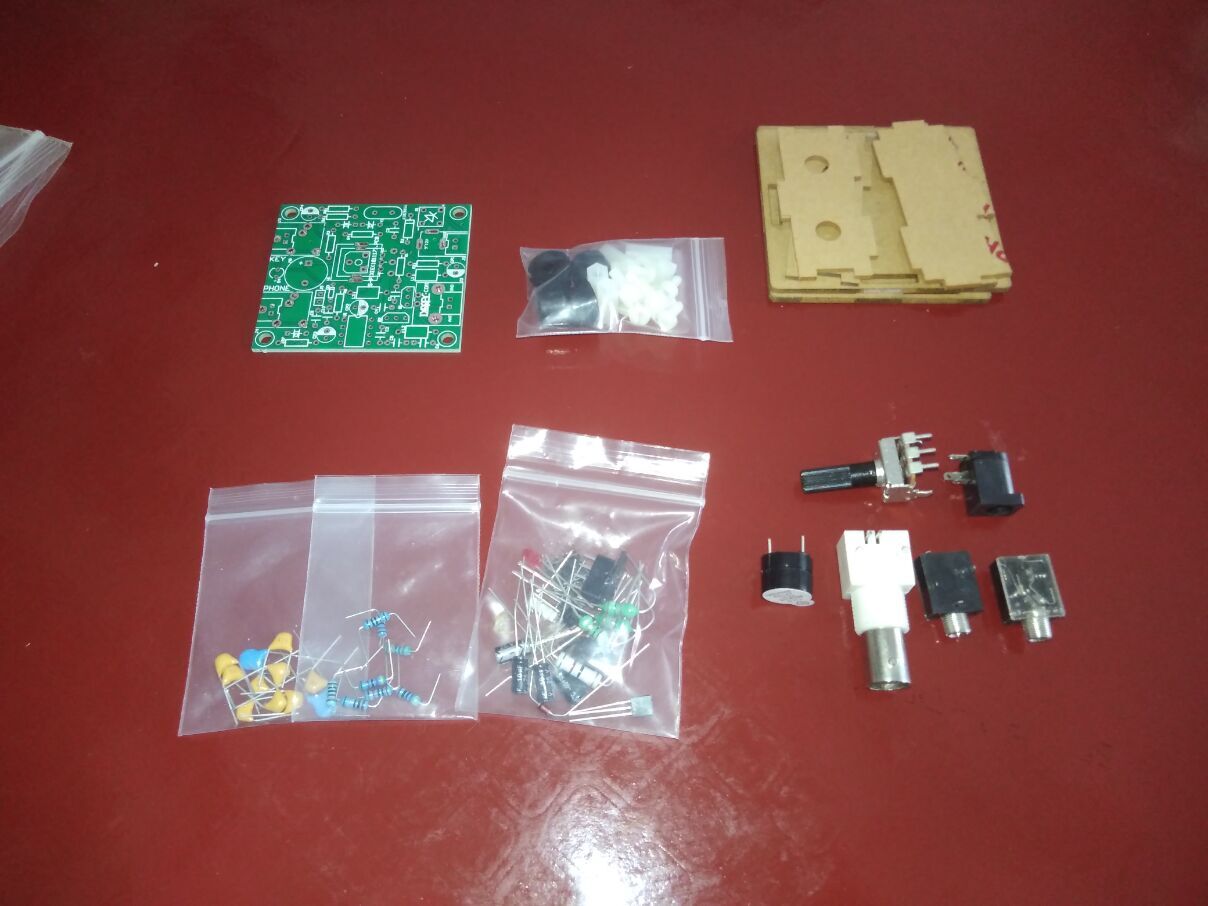

所有组件一览

所有组件一览

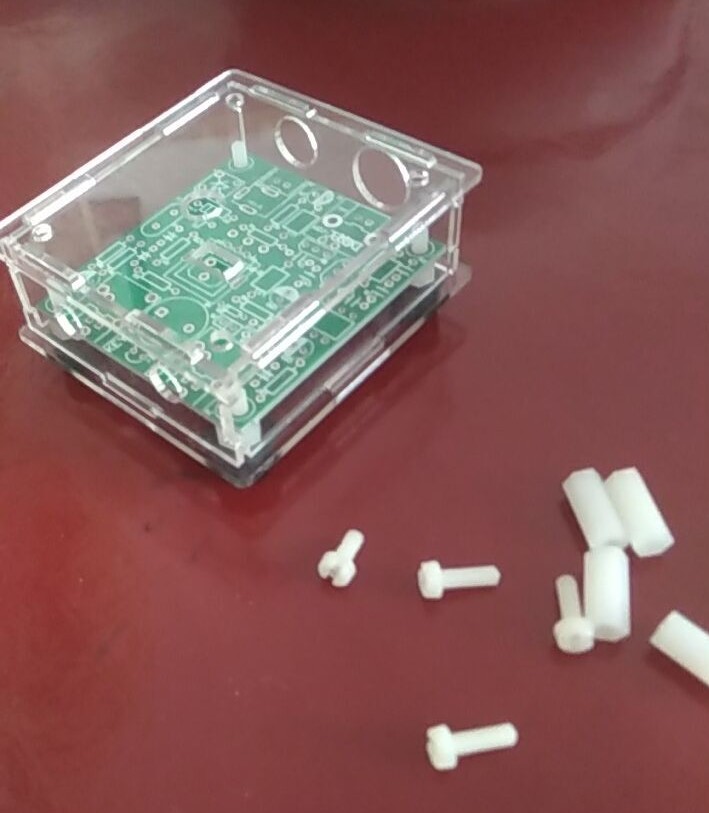

亚克力板材质的外壳

亚克力板材质的外壳


准备工作

家境贫寒,真的

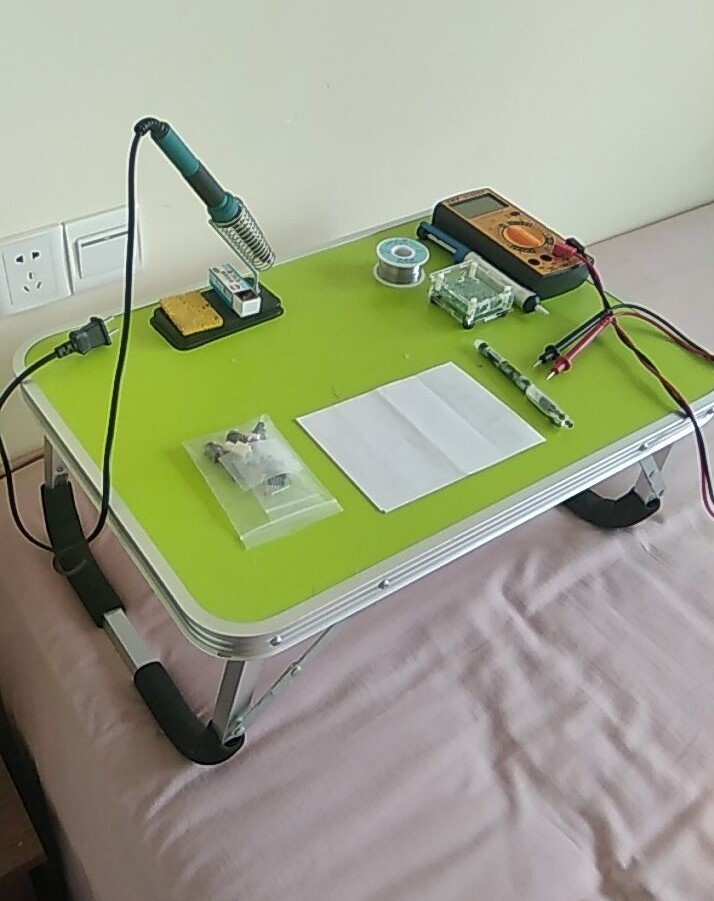

纸莫的工作台(简陋)

纸莫的工作台(简陋)

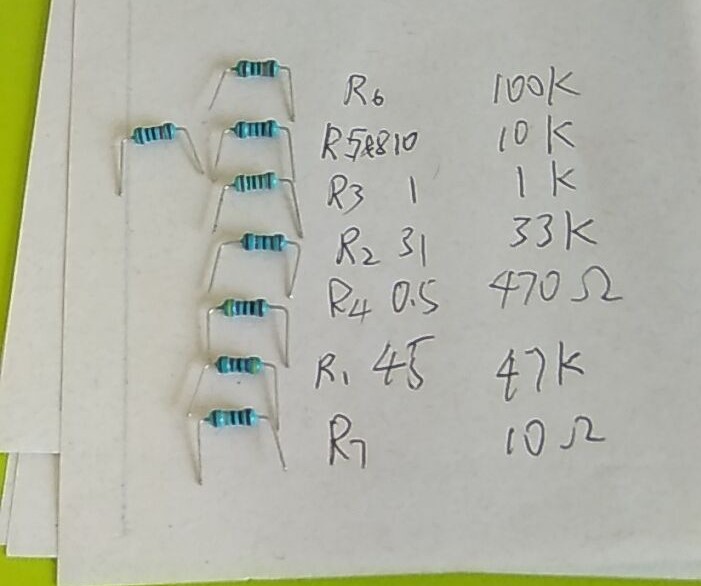

为电阻排序

为电阻排序

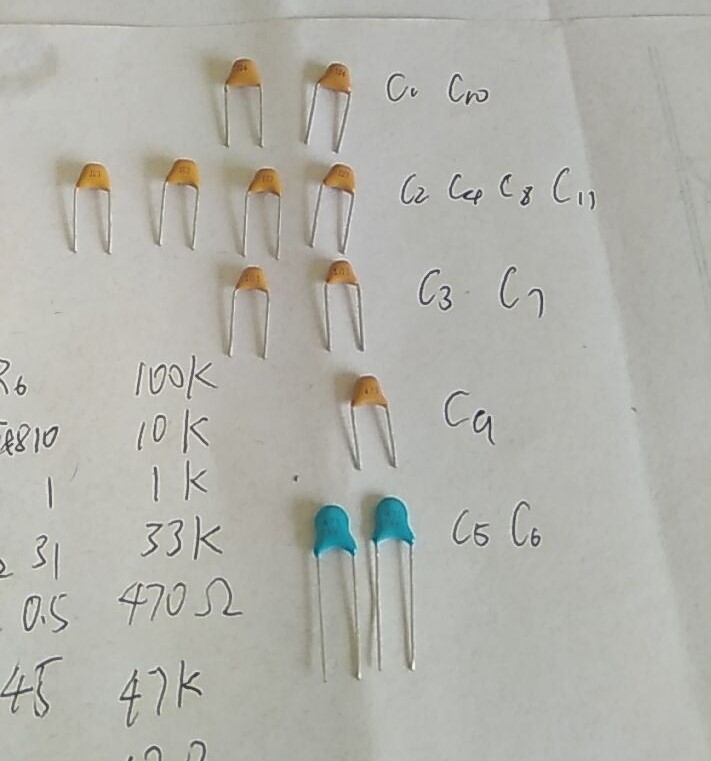

为电容排序

为电容排序

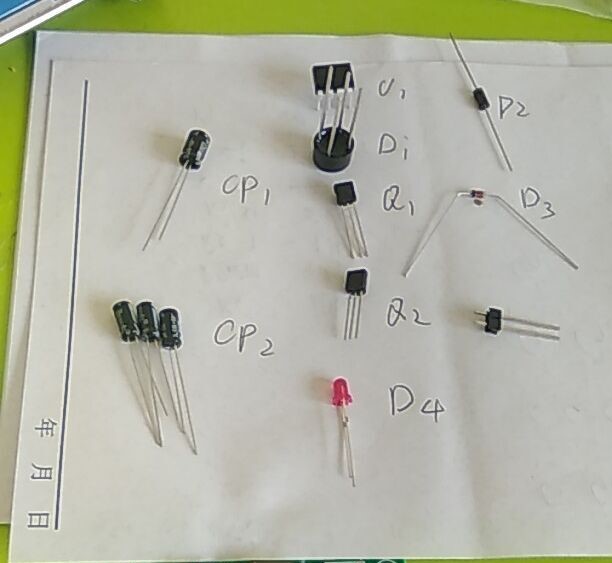

一些其他的零部件

一些其他的零部件


焊接过程

烙铁真烫手

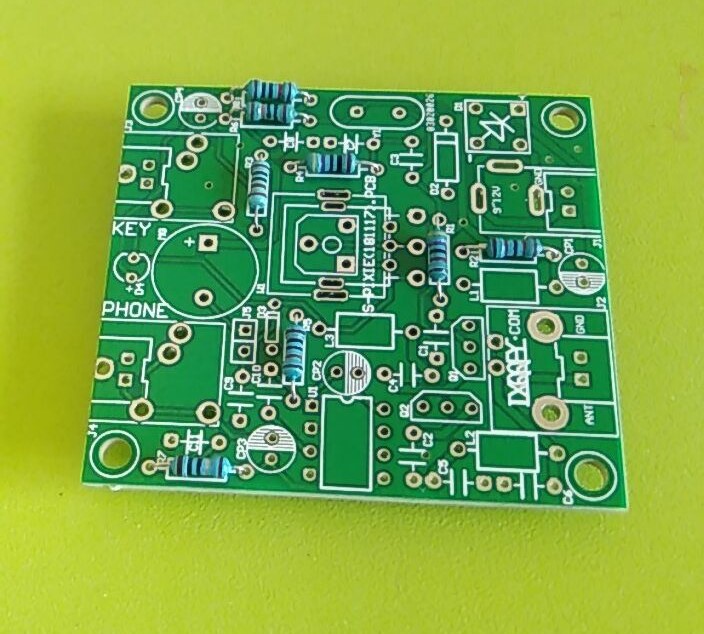

先将电阻安装进孔

先将电阻安装进孔

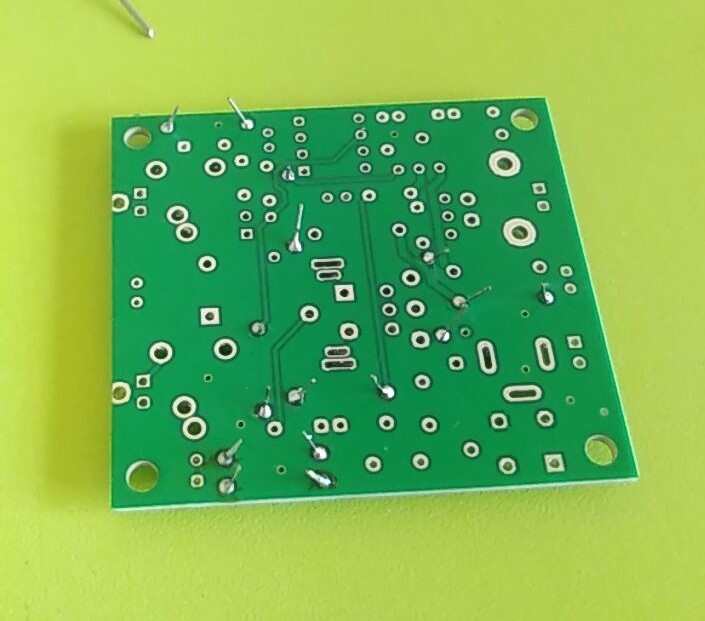

电阻焊接完成

电阻焊接完成

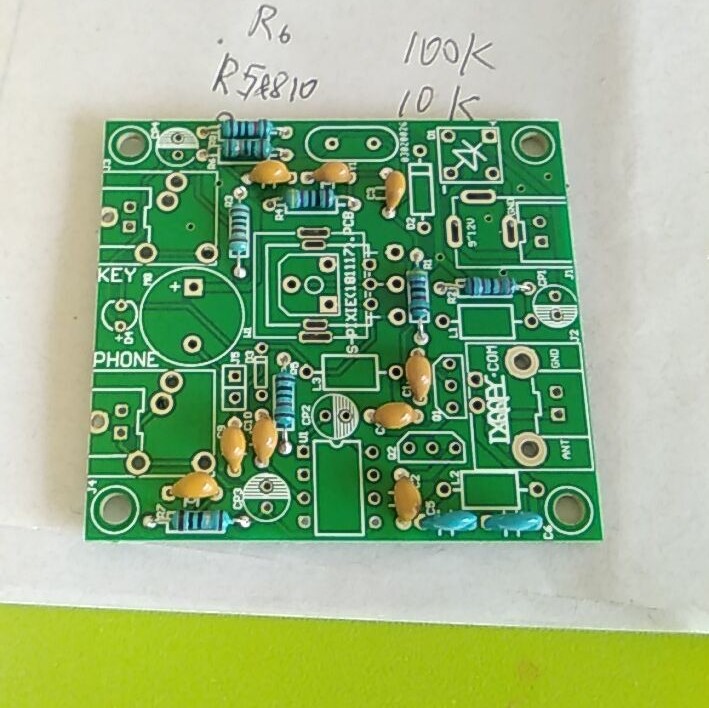

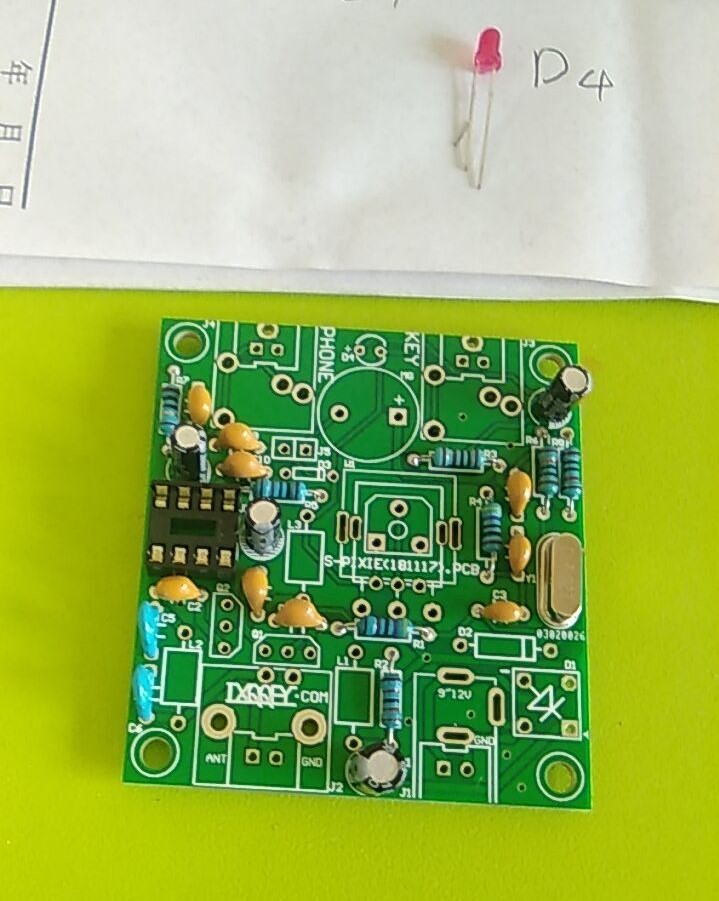

然后将瓷片电容?安装进孔

然后将瓷片电容?安装进孔

一些其他的东西

一些其他的东西

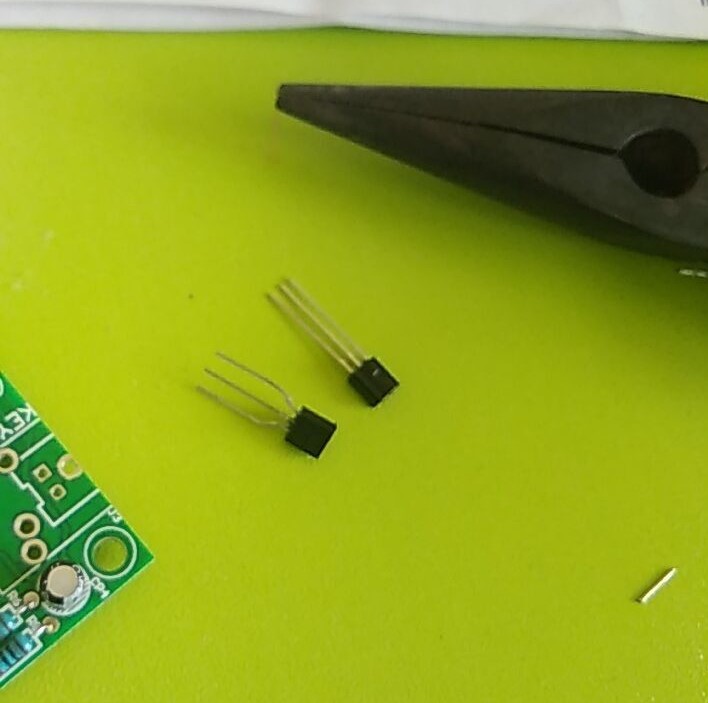

处理三极管的针脚

处理三极管的针脚

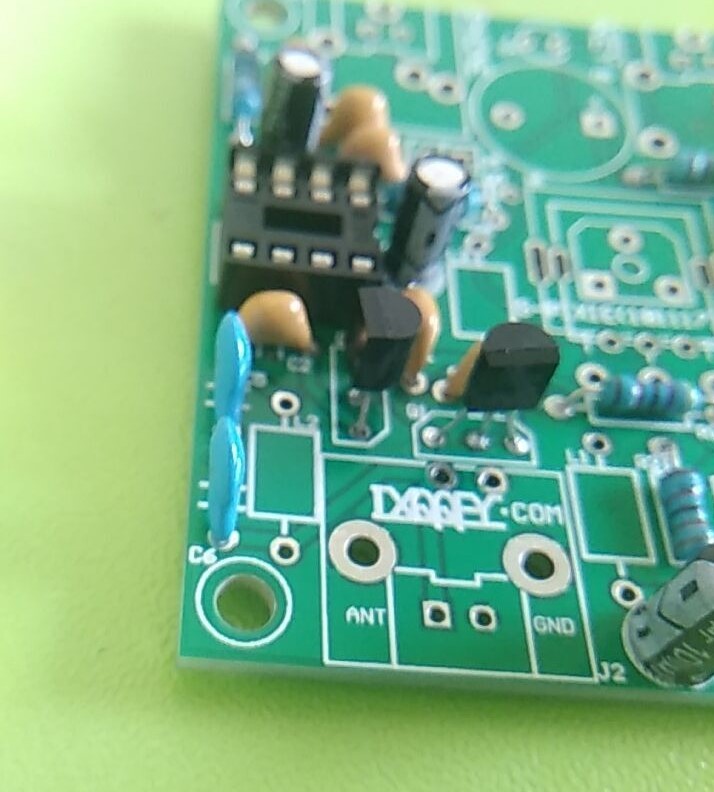

将三极管安装到位

将三极管安装到位

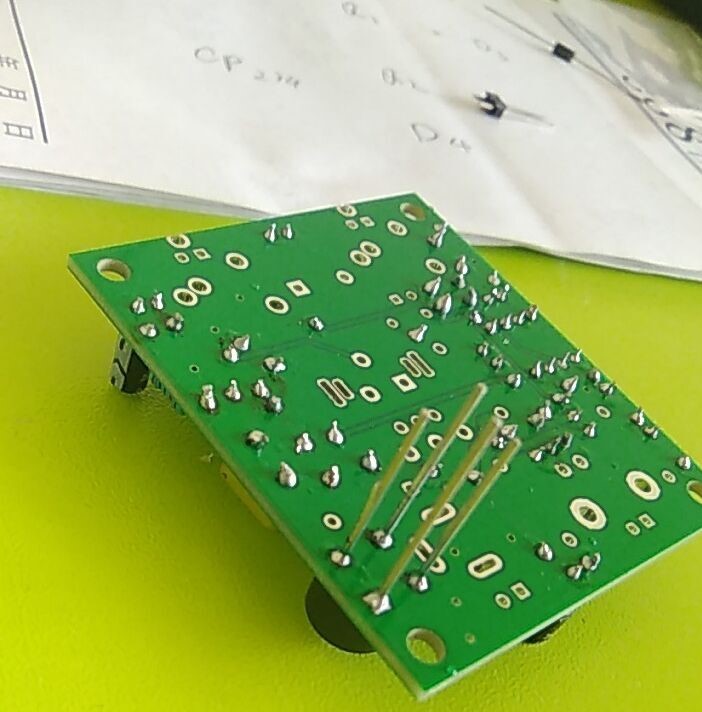

全桥整流器!!!

全桥整流器

安装一些大的组件的照片找不到了还行。。。

但是我记得,那个电感有多恶心!

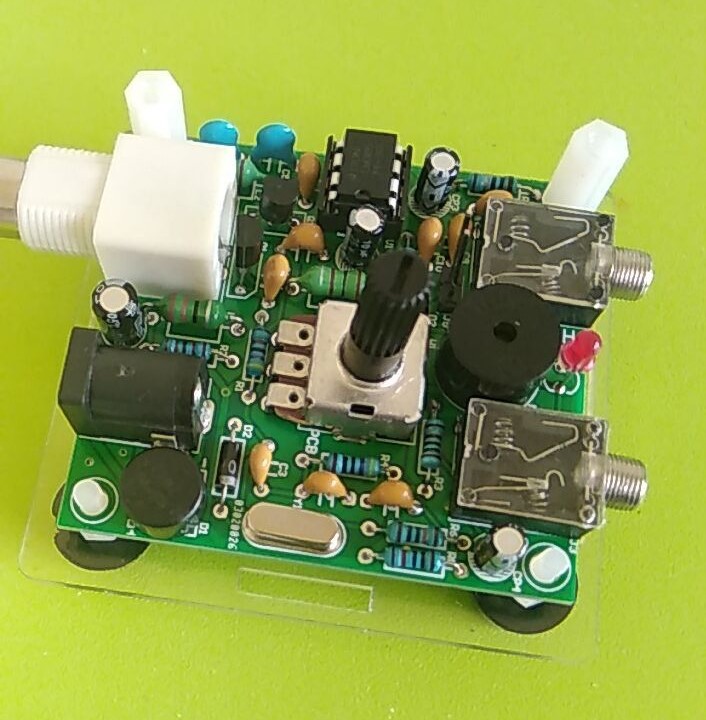

安装完成!

安装完成

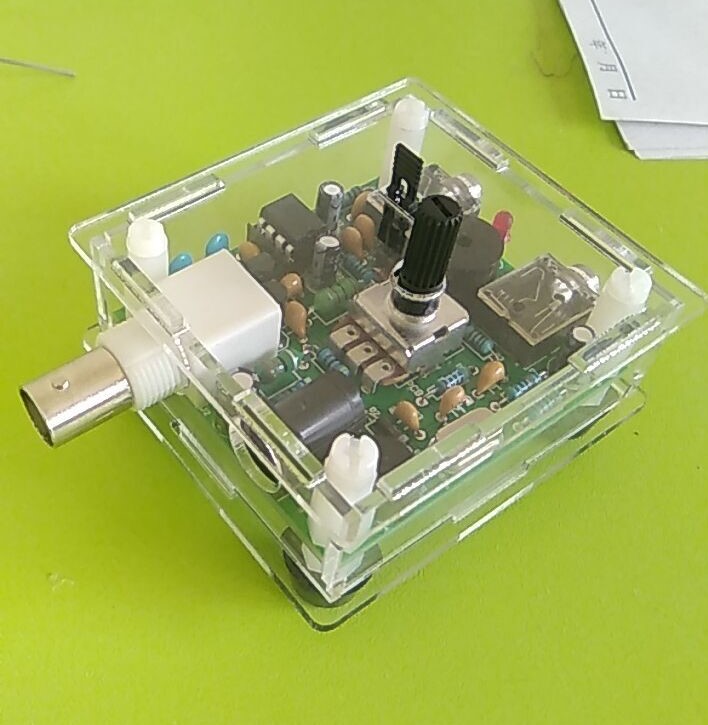

塞进外壳

塞进外壳


电台测评(雾)

我所制作的是来自某宝的神奇科技,工作频率7023KHz,听说网上一些火腿用这个成功联通浙江和沈阳,但是我觉得这个收发报机并没太大实用价值,灵敏度低,收发不能同频 ,关键是天线很长 ,就算是使用1:4的巴轮,天线的总长度也要达到20.25M(我家屋顶放不下),所以现阶段我无法对这台设备进行调试,更别提测评了????。

我以后尽量补齐????。


一些文献

以下内容来自互联网,如有侵权,请联系我删除

1、简介

皮鞋是一个体积非常小巧的简易 40米波段微功率等幅电报收发信机,使用 9~13.8V的直流电源供电,此机非常早流行于国外,后经国内爱好者引入,皮鞋是PIXIE的音译。

2、主要指标

电源:DC9~13.8V(推荐采用电池或线性稳压电源),不区分正负极 天线:50欧姆,7MHz,驻波比2.0以下 接收静态电流:20mA 发射电流:120mA 发射功率:1.2W 频率:发射本振频率:7023KHz;接收本振频率:约 7023-7026KHz 工作模式:CW 电键:手动键 自动发报:不支持 外壳:拼装、全包 侧音:无

3、电路原理

参见本文档末页附图原理图,9018与周围件构成了典型的考毕兹振荡器并且一直保 持振荡(故在接收时有1mW 左右振荡信号泄漏),本振信号通过电容直接耦合到8050。在发射状态下(电键按下),8050作 为C类功放,放大后的信号经100nF电容耦合到π型低通滤波器,然后送天线发射;在接收状态下(电键放开),9018与周 围件构成差拍振荡器(BFO),1N4001加上高电压,容性随两端的直流电压升高而降低,本振频率可升高约0-3KHz,能方便 地对7.023MHz接收信号进行拍频。8050被偏置在非线性区(可以这么想,三极管无非就是背对背接着的两个二极管嘛!), 将天线接收的信号与BFO的信号进行混频,混频得到的音频信号经过0.1uF电容耦合送到LM386构成的音频功率放大器,放大 后的音频信号在LM386 的5脚经10uF电容隔直后送耳机。电键不但控制LM386电源的通断,也切换D2变容管的偏置,使之容量 在不同的状态下变化。

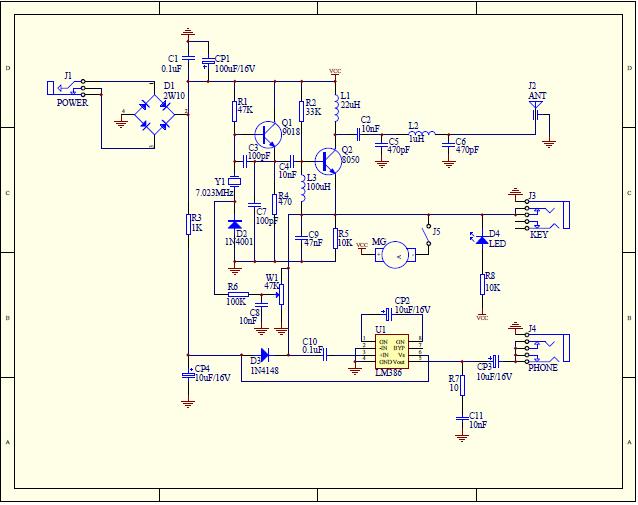

电路原理图

电路原理图
